新闻详细首页 > 硅橡胶应用行业动态 > 硅橡胶在电力系统外绝缘中的应用（四）
硅橡胶在电力系统外绝缘中的应用（四）
阅读次数：次 发布人：广州中祥 添加时间：2013-10-9
灰密对运行硅橡胶憎水性能的影响

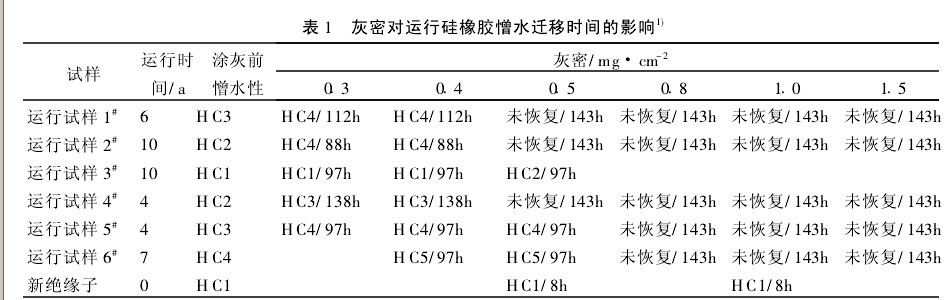

表1是灰密对硅橡胶的憎水迁移时间的影响(盐密为0.1 mg/c㎡);为说明运行时间对憎水迁移时间的影响,同时用某制造企业的新复合绝缘子进行了对比。
由表1可见,对新绝缘子来说,在运行环境所带来的灰密下的憎水性恢复时间很短,恢复到HC1级所需时间仅8 h;憎水性优良的绝缘子在不同灰密下的憎水迁移性也较优良;运行几年后,随着憎水性下降,其在不同灰密下的憎水迁移时间也变长很多;不同制造企业、不同配方的绝缘子的憎水迁移时间受运行时间的影响不尽相同;灰密在0.3~0.5 mg/c㎡时,绝缘子的憎水迁移时间基本相同。
运行硅橡胶的耐漏电起痕及电蚀损性能
部分运行硅橡胶的耐漏电起痕及电蚀损性能仍能达到TMA4.5级。其实,对于硅橡胶而言,在任何条件下都能长期保持优良的憎水性能是最重要的,一味追求硅橡胶的耐漏电起痕及电蚀损性能会降低其憎水性能。上述试验正好说明了该问题。因此,建议将硅橡胶的耐漏电起痕及电蚀损性能降到TMA315级,以保证运行硅橡胶良好的憎水性能。
运行硅橡胶的机械性能

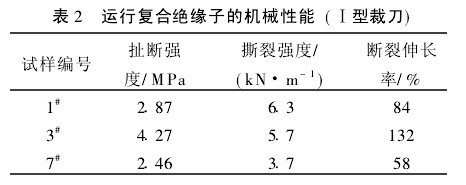

表2是2004年对某企业送检的硅橡胶运行复合绝缘子的机械性能的测试结果。
由表2可见,抽取的三种硅橡胶试样中仅3#样的扯断强度大于3 MPa,满足DL/T864-2004中绝缘子伞套材料的机械扯断强度大于3MPa的要求。另外两个试样不合格。
由表2还可以看出,抽取的三种硅橡胶试样的撕裂强度均不能满足DL/T864-2004中绝缘子伞套材料的撕裂强度要大于7 kN/m的要求;且仅3#样品的断裂伸长率满足DL/T864-2004规定的断裂伸长率不小于100%的要求, 1#、7#样品均不满足标准要求。
表2结果表明,运行硅橡胶的机械性能会出现不同程度的下降,甚至不能满足标准要求。当然, DL/T864-2004只是针对新绝缘子。目前国内外均没有针对运行复合绝缘子伞套材料的性能评价标准;因此,应对运行硅橡胶的机械性能出现下降的原因进行深入研究。
运行硅橡胶的积污特性
到目前为止,国内外对复合绝缘子的积污特性还未开展系统研究。由于复合绝缘子属高分子有机绝缘材料,相对于陶瓷、玻璃绝缘子而言,表面具有优良的憎水性、憎水迁移性等特点,其表面的积污特性是否比陶瓷、玻璃绝缘子优良一直是人们关注的问题。
表1是灰密对硅橡胶的憎水迁移时间的影响(盐密为0.1 mg/c㎡);为说明运行时间对憎水迁移时间的影响,同时用某制造企业的新复合绝缘子进行了对比。
由表1可见,对新绝缘子来说,在运行环境所带来的灰密下的憎水性恢复时间很短,恢复到HC1级所需时间仅8 h;憎水性优良的绝缘子在不同灰密下的憎水迁移性也较优良;运行几年后,随着憎水性下降,其在不同灰密下的憎水迁移时间也变长很多;不同制造企业、不同配方的绝缘子的憎水迁移时间受运行时间的影响不尽相同;灰密在0.3~0.5 mg/c㎡时,绝缘子的憎水迁移时间基本相同。
运行硅橡胶的耐漏电起痕及电蚀损性能
部分运行硅橡胶的耐漏电起痕及电蚀损性能仍能达到TMA4.5级。其实,对于硅橡胶而言,在任何条件下都能长期保持优良的憎水性能是最重要的,一味追求硅橡胶的耐漏电起痕及电蚀损性能会降低其憎水性能。上述试验正好说明了该问题。因此,建议将硅橡胶的耐漏电起痕及电蚀损性能降到TMA315级,以保证运行硅橡胶良好的憎水性能。
运行硅橡胶的机械性能
表2是2004年对某企业送检的硅橡胶运行复合绝缘子的机械性能的测试结果。
由表2可见,抽取的三种硅橡胶试样中仅3#样的扯断强度大于3 MPa,满足DL/T864-2004中绝缘子伞套材料的机械扯断强度大于3MPa的要求。另外两个试样不合格。
由表2还可以看出,抽取的三种硅橡胶试样的撕裂强度均不能满足DL/T864-2004中绝缘子伞套材料的撕裂强度要大于7 kN/m的要求;且仅3#样品的断裂伸长率满足DL/T864-2004规定的断裂伸长率不小于100%的要求, 1#、7#样品均不满足标准要求。
表2结果表明,运行硅橡胶的机械性能会出现不同程度的下降,甚至不能满足标准要求。当然, DL/T864-2004只是针对新绝缘子。目前国内外均没有针对运行复合绝缘子伞套材料的性能评价标准;因此,应对运行硅橡胶的机械性能出现下降的原因进行深入研究。
运行硅橡胶的积污特性
到目前为止,国内外对复合绝缘子的积污特性还未开展系统研究。由于复合绝缘子属高分子有机绝缘材料,相对于陶瓷、玻璃绝缘子而言,表面具有优良的憎水性、憎水迁移性等特点,其表面的积污特性是否比陶瓷、玻璃绝缘子优良一直是人们关注的问题。
- 上一篇：硅橡胶在电力系统外绝缘中的应用（五）
- 下一篇：硅橡胶在电力系统外绝缘中的应用（三）
还有人评论，您来说点吧！...
