硅橡胶海绵成孔剂水洗工艺的改进(二）

2.2.3 用水量

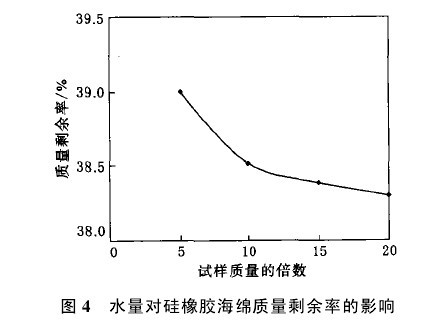

     在水洗过程中，通常用水量越大，在相同的换水间隔时间下，成孔剂的溶析量越大，水洗效果越明显。为考察用水量对水洗效果的影响，在不改变其它工艺参数的条件下进行水洗试验。试验过程为：常温下用AF溶液水洗100 H，每隔4 H换水一次，将试样充分干燥，计算质量剩余率，结果见图4。


     从图4可以看出，水量越大，试样质量剩余率越小，水洗效果越好。一般情况下，水量为试样质量的10倍即可达到较好的水洗效果。采用水洗工艺时，硅橡胶海绵中不可避免地残留微量成孔剂，以海绵在180℃下的质量损失率表征水洗去除成孔剂的彻底程度(质量损失还包括硅橡胶海绵的吸潮量及相对分子质量较小的聚硅氧烷等)。采用70~75℃水洗工艺制备硅橡胶海绵的质量损失率为0.21%，常温下用AF溶液水洗工艺制备硅橡胶海绵的质量损失率为0.23%。考虑到测量误差，基本上可以认为去除成孔剂的彻底程度不随水洗工艺的变化而改变。
     由于AF的加入量极小，且非离子型表面活性剂不易与固体吸附，只起到一种将水带入硅橡胶泡孔内部的作用，不产生化学反应。水洗干燥后通过肉眼观察，没有发现对表观质量产生不良影响。
